Что такое накатка резьбы?
Поэтому качество результата зависит не только от самого инструмента, но и от материала детали, исходного диаметра заготовки, шага и диаметра резьбы, длины резьбового участка и выбранных технологических параметров.
Где применяется?
- Массовое производство крепежных изделий (болтов, шпилек, винтов).
- Ответственные детали в автомобилестроении и авиастроении (шасси, двигатели).
- Медицинские инструменты и микроэлектроника (точные миниатюрные резьбы).
Требования к заготовке
- Только наружная резьба. Внутренние резьбы в отверстиях деформированием формируют редко — как правило, их нарезают.
- Пластичность материала. Относительное удлинение не менее 8–12 %. Конструкционные и нержавеющие стали, алюминий, латунь, медь, титан. Чугун и хрупкие сплавы не накатываются.
- Твердость. Для штатной накатки — ориентировочно до 32 HRC; предел для большинства задач — ~40 HRC . Термообработку выше этих значений согласовываем индивидуально.

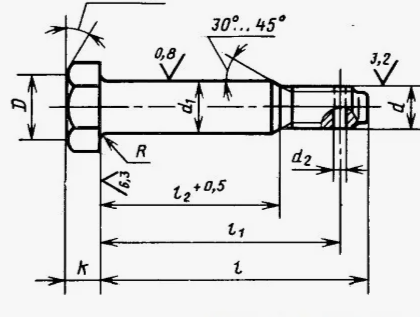

- Диаметр стержня. Меньше номинального диаметра резьбы: номинальный диаметр стержня принимается близким к среднему диаметру резьбы и нормируется по ГОСТ 19256-73 «Стержни под накатывание метрической резьбы» . Учтем это при согласовании чертежа.
При накатке металл не удаляется, а перемещается в процессе пластической деформации. Поэтому исходный диаметр заготовки не всегда соответствует номинальному наружному диаметру готовой резьбы.
Диаметр заготовки подбирается с учётом профиля резьбы, материала и технологических параметров процесса.
Именно поэтому для расчёта возможности накатки желательно предоставить полный чертёж детали, а не только обозначение резьбы.
Накатка или нарезание резьбы?
Преимущества холодной накатки резьбы
-
✔ Без снятия металла
Резьбовой профиль формируется пластической деформацией, поэтому процесс не сопровождается образованием стружки. -
✔ Упрочнение поверхностного слоя
Пластическая деформация вызывает нагартованность поверхностного слоя металла. -
✔ Высокая производительность
Накатка особенно эффективна при изготовлении больших партий однотипных деталей -
✔ Качественная поверхность резьбы
При правильно подобранных инструменте и режиме обработки можно получать стабильный резьбовой профиль и требуемое качество поверхности.
НакаткаVS нарезание резьбы
| Накатка | Нарезание | |
|---|---|---|
| Принцип обработки | Пластическая деформация | Снятие материала |
| Стружка | Не образуется | Образуется |
| Изменение поверхностного слоя | Волокна металла не перерезаются, а повторяют контур резьбы, повышая усталостную стойкость | Зависит от режима резания |
| Исходная заготовка | Требует специального подбора диаметра | Определяется технологией резания |
| Производительность | Высокая. Процесс в разы быстрее механической обработки (Особенно эффективна в серийном производстве) | Ниже (Зависит от метода и оборудования) |
| Применение | Подходящие пластичные материалы и конструкции | Более широкий диапазон задач |
Накатка не является универсальной заменой нарезанию. Выбор технологии определяется материалом детали, геометрией, параметрами резьбы, требованиями к точности и объёмом производства.
Накатка резьбы в составе полного цикла металлообработки
ЦНЦ Групп может объединить её с другими видами обработки и организовать полное изготовление детали по ГОСТ или чертежу.
Последовательность операций определяется конструкцией детали и требованиями технической документации.
Часто задаваемые
вопросы
Коротко о главном. Без воды и маркетинговых оборотов — только то, что действительно спрашивают клиенты перед стартом работы.
-
01 Почему пруток под накатку тоньше будущей резьбы?
Потому что металл не срезается, а вытесняется вверх, формируя витки. Диаметр стержня подбирается по ГОСТ 19256-73 — примерно равен среднему диаметру резьбы.
-
02 Можно ли накатать резьбу на закаленной детали?
Если твердость выше ~40 HRC — нет, инструмент не сформирует профиль. В таких случаях применяем нарезание или шлифование резьбы.
-
03 Делаете ли внутреннюю резьбу?
Внутренние резьбы выполняем методами нарезания; накатка — технология наружных резьбовых поверхностей.
-
04 От чего зависит цена накатки?
Диаметр и шаг, материал, поле допуска, тип заготовки и, главное, серия: чем больше партия, тем ниже цена штуки.
-
05 Как заказать накатку резьбы?
Отправьте чертёж детали, укажите материал и требуемое количество. После анализа технологической возможности мы подготовим коммерчесое предложение.
